Brandschutzschaum

Abmessung der Kabelabschottung:

Technische Informationen:

Sicherheitshinweise:
Um einen richtigen und sicheren Gebrauch gewährleisten zu können, beachten Sie bitte das EG-Sicherheitsdatenblatt und die Montageanleitung des Herstellers.

Gefahrenstoffhinweis:

4.4' Methylendiphenyldisocyanat, Hinweise des Herstellers beachten. (R20) Gesundheitsschädlich beim Einatmen. (R36/37/38) Reizt die Augen, Atmungsorgane und die Haut. (R42/43) Sensibilisierung durch Einatmen und Hautkontakt möglich. (S2) Darf nicht in die Händen von Kindern gelangen. (S32) Dampf nicht einatmen. (S24/25) Berührung mit den Augen und der Haut vermeiden. (S36/37/39) Bei der Arbeit sind geeignete Schutzkleidung, Schutzhandschuhe und Schutzbrille zu tragen. (S45) Bei Unfall oder Unwohlseiten sofort ärtzlichen Rat einholen und Verpackung oder Etikett vorzeigen. (S51) Nur in gut gelüfteten Bereichen verwenden.

Arbeitsplatz:

Der Arbeitsplatz muss gut gelüftet und beleuchtet sein. Halten Sie dieses Produkt von Kindern fern.

Informationen zur Montage und Anwendung:

Grundsätzliches:

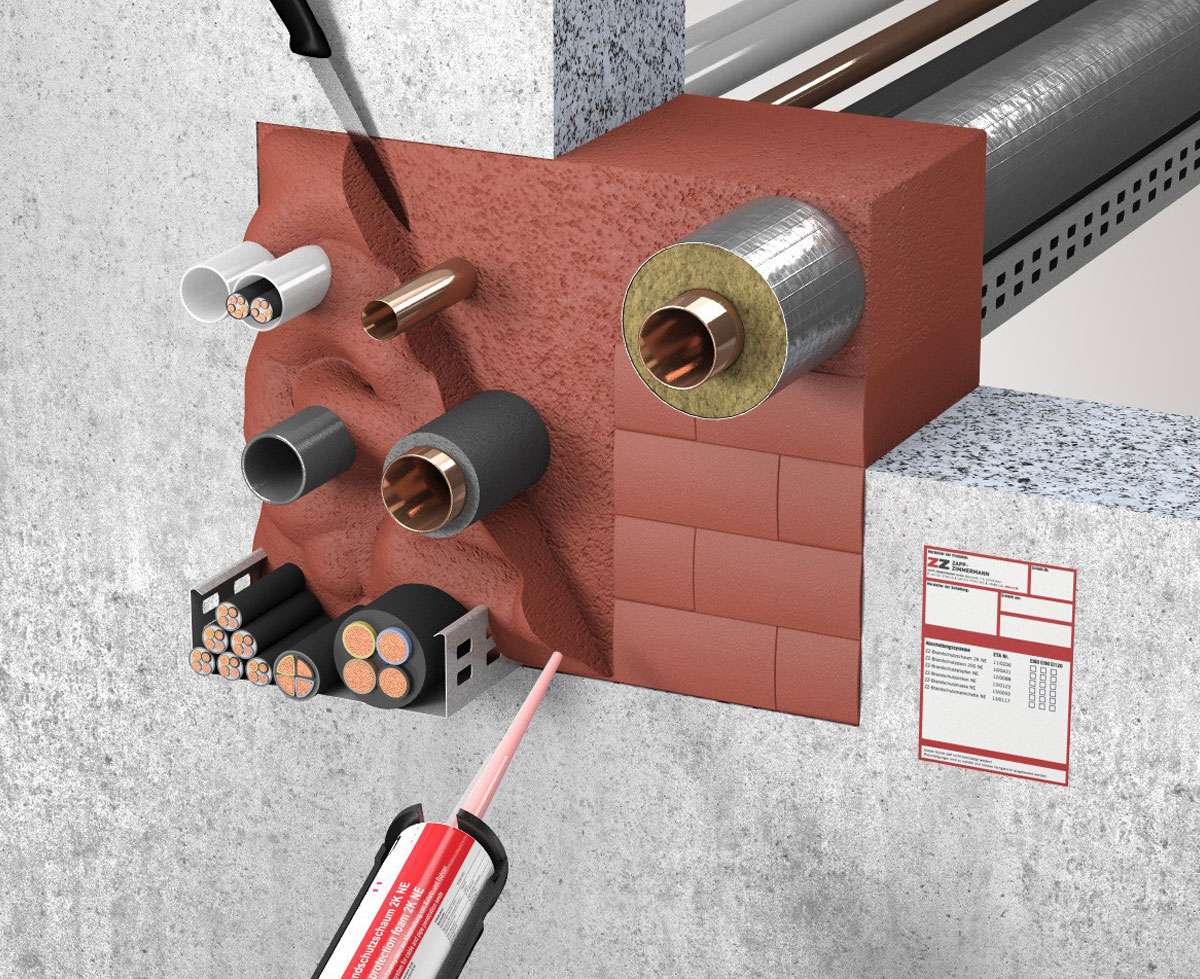

Bei der Ausführung der Kabelabschottung S90 mit dem "System ZZ-Brandschutzschaum 2K" ist der Zulassungsbescheid des Deutschen Instituts für Bautechnik Nr. Z-19.15-1649 maßgebend. Bitte beachten Sie das EG-Sicherheitsdatenblatt für dieses Produkt.

Für 280 ml und 380 ml Kartuschen gilt:

1. Reinigen Sie die Bauteilöffnung /staub-, fett- und faserfrei).

2. Decken Sie das Umfeld eventuell durch Folie ab.

3. Legen Sie die Schutzkleidung, Schutzhandschuhe und Schutzbrille an.

4. Die Kartuschen mit der Spritze nach oben halten (nicht auf Personen richten) und den Deckel abschrauben.
Entfernen Sie bei der 380 ml Kartusche den roten Aufsatz.

5. Den Mischer (Spritze) aufsetzen und festschrauben.

Für 280 ml Kartuschen (Kartusche möglichst in einem Arbeitsgang auspressen, nach Anbruch nicht lagern, entleerte Kartusche bald entsorgen):

6. In der Hülse der 280 ml Kartusche ist ein Schneidwerkzeug (Peeler) vormontiert. Bei Herausfallen muss der Peeler wieder mit den Klingen (Konus) nach vorne in die Hülse eingesetzt werden.

7. 280 ml Kartusche in das Auspressgerät einlegen.

8. Bei Arbeitsunterbrechung das Auspressgerät entspannen (Schubstange nicht zurückziehen), Kartusche muss im Auspressgerät verbleiben.

9. Kartusche aufrecht halten, Mischer mit ausgehärtetem Material abschrauben und eventuell vorquellenden schaum entfernen.

10. Neuen Mischer aufschrauben und den Arbeitsgang wie gewohnt fortsetzen.

Für 380 ml Kartuschen (Arbeitsunterbrechung und Lagerung jederzeit möglich):

11. 380 ml Kartusche in das Spezial-Auspressgerät einlegen (ZZ-Profil- oder ZZ-Standart-Kartuschenpistole).

12. Bei Arbeitsunterbrechung das Auspressgerät entspannen.

13. Kartusche aufrecht halten, wahlweise zur Lagerung die Kartusche samt Mischer entnehmen, für die Fortsetzung der Arbeiten den Mischer abschrauben und eventuell vorquellenden Schaum entfernen.

14. Neuen Mischer aufschrauben und den Arbeitsgang wie gewohnt fortsetzen.

Für beide gilt:

15. Den Vorlauf verwerfen, bis eine homogene Masse am Mischer austritt (nur wenn eine homogene Masse verarbeitet wird, können die technischen eigenschaften dieses Produktes gewährleistet werden).

16. Den Mischer in die Öffnung einbringen

17. In Massivwänden den Schaum vorsichtig in der Öffnung von hinten nach vorne aufbringen, um ein Ablaufen des Schaums zu verhindern.

18. In leichten Trennwänden müssen vorab Rohrschalen (aus ZZ-Brandschutzschaum BDS-N) bzw. Rahmen aus nichtbrennbaren Baustoffen (GKF-, Gipsfaser-, Silikat- oder Kalziumsilikatplatten) montiert werden. Die Fugen zwischen der Rohrschale bzw. Rahmen und der Bauteillaibung mit mineralischem Mörtel, Gipsspachtel von jeder Wandseite her mindestens 20 mm tief ausfüllen. Im Anschluss muss die Rohrschale bzw. der Rahmen wie gewohnt vollständig mit dem ZZ-Brandschutzschaum 2k ausgefüllt werden.

19. Bei Wandstärken < 159 mm muss um die Abschottung herum eine Aufdopplung mit GKF-, Gipsfaser-, Silikat- oder Kalziumsilikatplatten auf eine Dicke von 150 mm oder Rahmen / Rohrschellen angebracht werden.

20. Die Öffnung, Fugen und Zwickel vollständig ausschäumen.

21. Der überstehende Schaum kann bis auf Mindesteinbautiefe abgeschnitten werden.

22. Die Kabelabschottung muss nach Fertigstellung mit einem Kennzeichnungsschild gekennzeichnet werden.

Nachbelegung:

23. Eine Nachbelegung der Abschottung ist nach dem vollständigen Aushärten des Schaums problemlos möglich.

24. Bohren Sie mit einem geeigneten Werkzeug eine Öffnung und schieben Sie das Kabel in die Öffnung.

25. Verschließen Sie die Restöffnung wie gewohnt mit ZZ-Branschutzschaum 2K.
